地暖不热故障处理晋级篇 有效率99%

2019-12-04 浏览次数:【4995】 字体【 】 【关闭】



地暖不热故障处理晋级篇有效率99%






上期(地暖不热初级攻略)中我们列出了基本的常用排除故障的方法,大多数情况下已经能够解决问题了。但是,如果经过上述方式处理后地暖还不热怎么办?那么结合本期晋级篇,地暖不热问题就能够解决99%了。


通过上期内容基本已经能够确保进水管道有热水了,家里热了么?还不热!往下看!

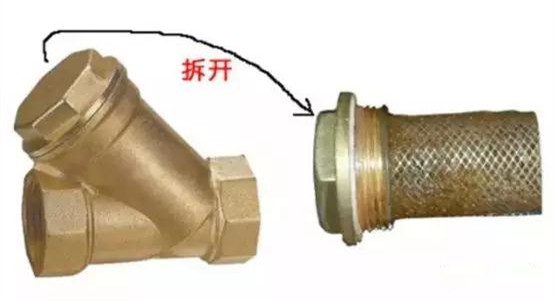

再次检查过滤器是否堵塞


过滤器这个东西很不好说,也可能一年不堵塞,也可能两天就堵了。因此需要经常检查过滤器,这是个好习惯。






过滤器清过后,家里热了么?还不热!请往下看!



排气


气体是造成地暖不热的重要原因,特别是在集中供热刚开始的时候,大量的气体和水一起进入室内,很容易形成气堵不热,这时候需要进行排气处理。

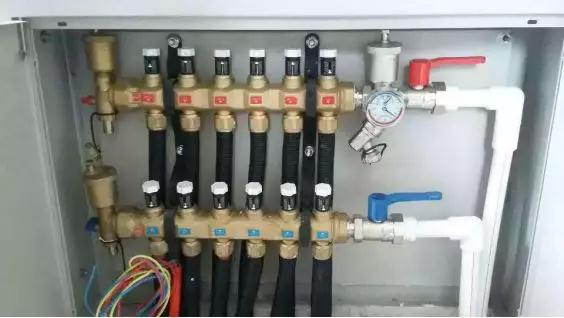

排气一般分为自动排气和手动排气两种。如上图地暖分水器的末端安装有自动排气阀,最左边那两个圆柱形的东西,确定上面的螺母拧松即可,如果自动排气阀不排气可能是里面堵塞了,可以将盖子拆下来清理一下。右边多功能阀上也也有一个自动排气阀。

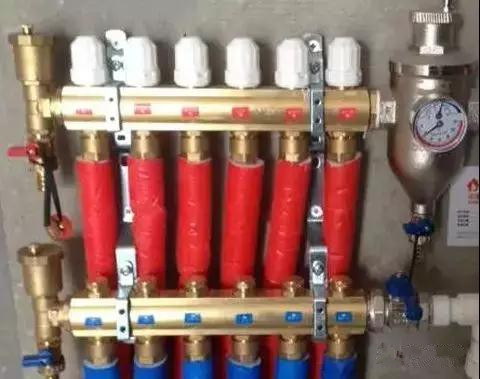

如果你的分水器上没有自动排气阀,注意看上图右边上面那个小突起是手动排气阀,这个拧松也可以排气。

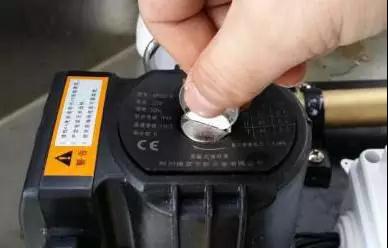

如果家里有水泵等设备,也可以通过水泵的排气螺丝进行排气。如下图用一个螺丝刀或者一元钱硬币插进螺丝凹槽里拧松即可排气。


如果经过上面排气还不行,或者有的房间热有的房间不热,那么可能是气体已经聚集在地暖管道中形成了气堵,需要对地暖管进行逐路排气,特别是不热的地暖单独进行排气。

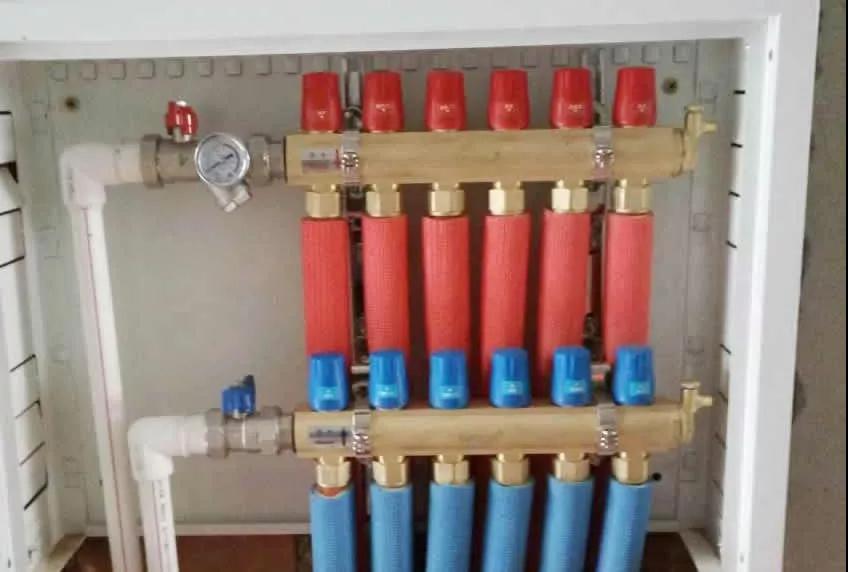

如上图所示,保留一路分水器开启(不热的那路地暖管),其他关闭,利用集中供热压差驱动水流排气,必要时通过末端放水加速排气,排完一路后关闭此路,再对其他路排气,确保地暖管道里没有气体聚集。


 气排完了,家里热了么?还不热!请往下看




检查进回水压差

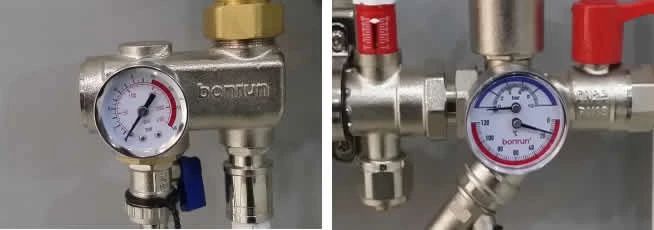

压力是不能用手摸出来的,必须借助压力表,要能够找到并看懂压力表。下图左是一个压力表,标示的单位bar可以看成公斤,外圈指示就是水压,指到数字几就是几公斤。下图右是温度压力双测表,上半部分显示压力,下半部分显示温度,读数方式看标志,也是bar。




好的,我们已经认识压力表了,就可以借助压力表对地暖故障进行检查和排除。


压力判断是晋级基础工具


正常供暖的时候集中供热压力一般在2-4公斤之间,但请大家注意对于封闭式管道的集中供热来说,管道压力绝对值的高低对于是否循环没有任何作用,只有进回水压差才能驱动采暖水流动。

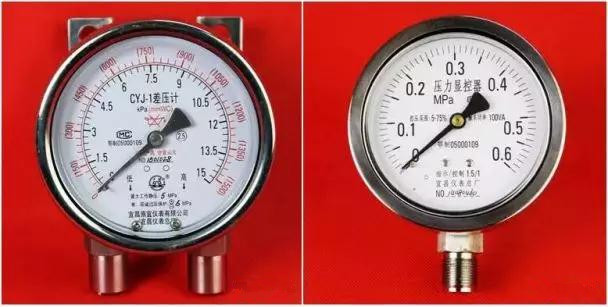

压差是指供水压力和回水压力的差值,正常情况下供水压力永远大于回水压力,水才能从供水进来,回水管回去。因此千万不要看到有压力就认为系统循环正常。上图中左边是压差表,有两个测压口,右边是压力表只有一个测压口。


但我们系统中通常只安装一个压力表,怎么测量压差呢?首先我们知道:压差=进水静态压力-回水静态压力,那么我们可以利用一块表测量出进回水静态压力,简单计算就能得到压差值了。


检测进水管静态压力:

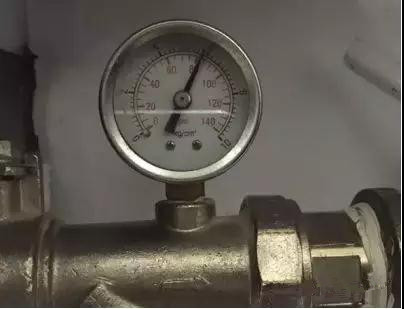

关闭进回水阀放水泄压到零,然后重新开启进水阀,记录进水静态压力,下图中测得进水静态压力5.8公斤;


检测回水管静态压力:

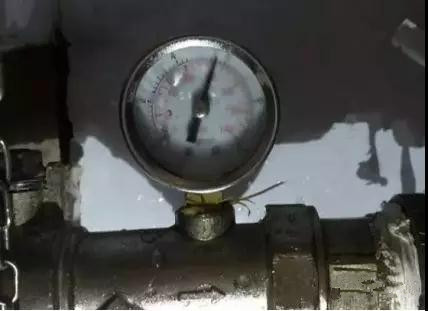

然后关闭进进水阀,通过末端放水泄压到压力表为0,然后开启回水阀,记录一个压力值,这个值就是回水管道静态压力;下图中管道进水静态压力为5公斤;


获得静态压差:


系统静态压差=5.8-5.0=0.8公斤,为正常范围之内,说明外管网压差没问题。压差一般正常情况下在0.3-1公斤之间,低于0.3偏小,如果压差很小或者为0在排除压力表故障并且阀门开启管道没堵死的情况下,是外管网压差太小的问题。


压差正常了,家里热了么?还不热!请往下看!

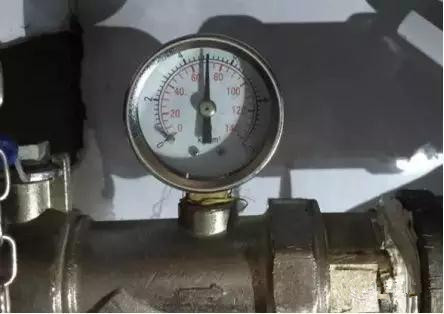

有了压差怎么房间还不热呢?压差是必要条件,有压差没有流量也没用。我们可以根据压差的变化判断系统阻力大的地方是进水管道还是回水管道。将进回水都打开,仔细观察压力表,如果压力表几乎接近进水静态压力,如上图,说明在流量经过的时候,压力表前面一段几乎没有压降,而压力表后面部分有将近0.75公斤压降,那么一定是回水管道不通造成的。反之如果压力表显示接近回水静态压力,那么一定是进水管道不通。




正常情况下应该是压力比进水静态压力降低0.1-0.2公斤,系统压差越大降低越多,但不应该降低系统压差三分之一以上。如上图,全开后压力表显示为5.6公斤,降低0.2公斤,和0.8公斤的系统压差相比较是正常范围。


通过压差方式判断哪段管道堵塞后,要进行管道疏通处理,确保管道通畅。这个东西不是用户自己能干的事了,还是找暖通公司处理吧。



如果发现进水管道不通畅,但阀门过滤器都没问题,那么仔细检查一下管道井里中有没有下面这种东西,如果有的话可能是导致不热的根源。

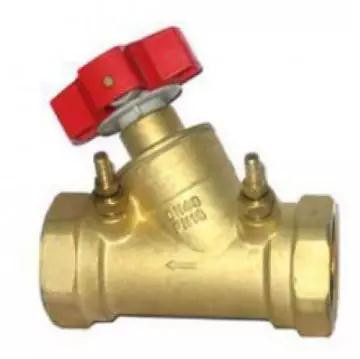

上边这个叫静态平衡阀,现在不少小区在用,对每家用户的用水量进行平衡的,上面两个测压孔就是为了测试平衡流量,但实际上我们的物业公司基本不可能去测试流量调整开度,一不小心流量限制过小,就容易导致不热。

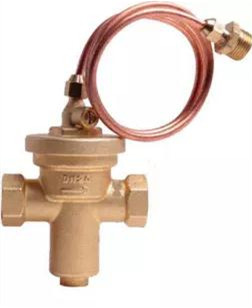

上边这个是更高级的动态平衡阀,如果产品出厂时就没有校准好,装上后可能你家里没有压差了。出现这种情况你要要找物业公司理论,让他们开启或者调整,如果这个地方没有调好,所有其他阀门开启、管道通畅家里也不会热。


压差正常了!家里热了吗?还不热,请往下看!



检查进回水是否接反

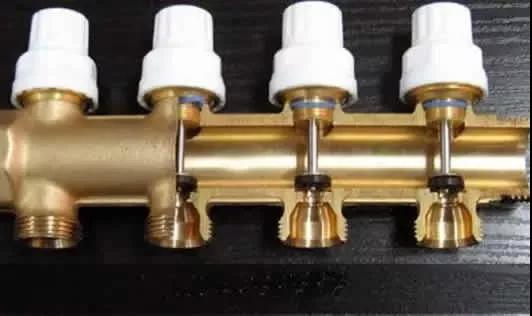

如果家里安装有混水装置或者自动分水器,要检查进回水是否接反。如果是普通手动分水器,进回水方向一般不会影响使用效果,但自动分水器要特别注意,安装自动阀头的那边一定要放在回水通道上,手动部分安装在进水上,反之可能不热。下图是自动分水器剖面图,可以看出上面自动部分阀芯带密封圈,里面靠弹簧力将阀芯向上复位,但是如果装在进水侧,进回水压差大的时候可能将阀芯压住不能复位弹起,地暖将不热。




下面这个案例就是安装错误的,把自动的安装在进水上了。发生这种情况用手逐路摸地暖管,不热的管道将阀头取下来,检查里面的阀杆是否弹出,没有弹出就可能是被水流压到底下了。

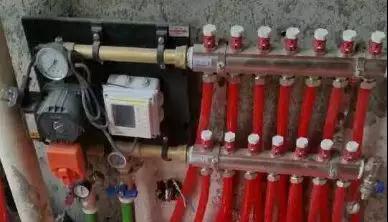

如果你家里安装有混水器,更是特别需要注意进回水不能安装反,否则一定不热。下面这种混水进水管道在左边,回水管道在右边,正常情况下进水热回水温度稍低。




进回水连接正确,家里热了么?还不热,请往下看!



检查是否送电和开机




如果有混水,一定别忘了送电。




送上电别忘了开机。


电送上了,家里热了么?还不热,请往下看!



检查水泵是否卡涩


还是水脏惹的祸,屏蔽泵停止供暖后里面容易卡涩,所以屏蔽泵上会有一个排气螺栓,不仅仅是用来排气的,很重要的作用是水泵卡涩后用来活动泵轴的。



如果电送上分水器不热,混水温度没有降低,用手摸水泵表面,感觉不到微微的震动感,或者水泵表面温度很高,达到70℃以上,可能是水泵卡涩了。




处理这个很简单,首先将系统进回水阀门关闭,水泵停电,做好放水准备工作,然后找一个一块钱硬币插到水泵排气螺丝中间,逆时针轻轻松动,到出水为止,等没有水压后将螺母去掉。

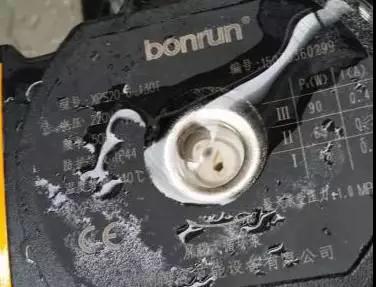

拧掉后漏出里面的转子轴,注意看轴上有一个一字凹槽,是让插螺丝刀活动轴心的。

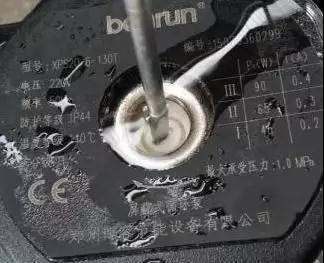

用螺丝刀插进去,轻轻左右活动,如果里面卡涩转不动,不要着急,慢慢来,松动后转动灵活就大功告成了。


如果你怎么转都转不动,或者转动时里面咯咯乱响,说明内部暴死或者轴断了,这个维修难度有点高,需要经销商过来更换水泵或者更换配件。


混水水泵转起来了,家里热了么?还不热,请往下看!


检查你家地板散热情况




地面辐射采暖是把地面作为发热体散热的,如果家里有导热性不好的实木地板肯定影响散热,至少能让室温降低5-8℃;地面铺设羊毛地毯也会大幅度影响散热;卧室里放置的柜子、落地的大床都会影响散热,像上图这个,不大的地板被床挡住了一大半,在铺上木地板和地毯,地暖的热量怎么能散出来呢?如果出现这种情况真的怪不了暖通公司或者热力公司了。




说完了散热再说热损失。 如果你家有一个很大的观景落地窗,那么这块散热量一定比普通墙面大得多,房间温度必然降低,窗户越大、保温越不好越影响采暖效果,也怪不了暖通公司了。



此外,如果你家处于底层或者顶层,或者干脆这个房间三面都是外墙,那么房间肯定散热量大,通常供暖的情况下室温偏低一些,不要简单的拿这些房间温度和其他房间相比。


理解上面这些东西之后,且慢——进水温度正常,压差正常,管道不堵塞,没有空气,地暖混水系统工作正常,管道还没有接反,耐心等待了足够时间,家里没有木地板,也没有飘窗,我就是感觉室温太低。


这个问题么,我们似乎应该谈谈热的标准了吧。


你要求的“热”的标准是多少度?当然不同的人要求不同,有人觉得18℃很好,也有人觉得28℃才能满意,但建立在个人感觉基础上就乱套了。按国家城镇集中供热标准,室温为18℃±2℃,也就是不低于16℃为标准,当然说实话这个16℃也太冷了一点,但如果你非要要求25℃可能也不现实。


最后送你一句能够提高室温的咒语:心静自然暖。
